Polipasto eléctrico de cadena antideflagrante GIS GP ATEX
Diseñado y probado conforme a: EN 14492-2
Volver al catálogo

Polipasto eléctrico de cadena antideflagrante GIS GP ATEX 100–6300 kg

Raíz del SKU: GIS-GP-ATEX | Mercado: ES | Configuración regional: es
Precio Configure su polipasto a continuación: el precio, el peso y el envío se actualizan en tiempo real según sus elecciones.
Folleto Folleto Cuestionario Instrucciones de uso Declaración CE Recogecadena Plano de GP ATEX Recambios de GP ATEX
Categorías: Polipastos eléctricos de cadena
Etiquetas: Polipastos eléctricos, Grúas para taller
Precios por volumen — ahorre hasta un 12% El descuento se calcula automáticamente sobre el subtotal del carrito.
CantidadDescuento
1 unidad —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% de promoción combinada cuando este pedido incluya artículos de al menos dos categorías de productos (p. ej., un polipasto + una grúa pluma). Junto con los precios por volumen, el ahorro total puede alcanzar el 15%.

Configure su polipasto

Seleccione la capacidad, la luz y las opciones. El precio, el peso y el envío se actualizan en tiempo real.

Paso 0 — obligatorio

¿Cómo utilizará este polipasto?

Elija la opción que más se aproxime. Cada clase de servicio tiene su propio rango de capacidades: cuanto más intenso sea el uso, menor será la carga nominal. Seleccionar una clase inferior a la correspondiente a su uso real anula la garantía del fabricante y conlleva el riesgo de avería del motor. En caso de duda, elija la clase máxima prevista: corresponde al polipasto que realmente necesita.

1 Capacidad de elevación — kg
2 Altura de elevación — m
3 Nivel de protección ATEX

Seleccione ​la versión que corresponda a la clasificación de zona de sus instalaciones (Directiva 2014/34/EU, grupo de equipos II, categoría 3). La versión GP D, protegida contra el polvo, cubre la Zona 22 (polvos inflamables). La versión GP G, protegida contra gases, cubre atmósferas de gas explosivas de la Zona 2 e incluye la protección contra el polvo de la Zona 22; requiere un suministro de aire comprimido in situ de 4–10 bar. Ambas versiones incluyen IP65, supervisión de temperatura Klixon, un interruptor de fin de carrera con engranajes y prensaestopas Ex.

4 Alimentación eléctrica

Los polipastos ATEX están fabricados exclusivamente para redes trifásicas; 3 × 400 V es el estándar del taller. Las versiones monofásicas no están disponibles en la ejecución antideflagrante.

5 Velocidad de elevación

La velocidad única (N) corresponde al polipasto estándar de 8 m/min. La velocidad lenta (NL) reduce la velocidad a la mitad para un posicionamiento más preciso. NF ofrece control de dos velocidades. SF duplica la velocidad, pero reduce la capacidad a la mitad.

6 Carro de suspensión (GHF / GMF)

Carro de suspensión GIS opcional para desplazar el polipasto a lo largo de una viga en I. GHF es manual (desplazamiento por empuje, sin componentes eléctricos; permitido de serie en ambas versiones ATEX). GMF es motorizado y se suministra en la misma versión ATEX (D o G) que el polipasto; en la versión para gas, el control de sobrepresión está situado en el carro y se comparte con el polipasto.

7 Ancho del ala (ancho de la viga)

Anchura del ala de la viga en I / del monorraíl sobre la que se desplaza el carro. Los rangos estándar se envían de fábrica sin suplemento; las vigas más anchas pueden conllevar un suplemento por la fijación de pernos de apoyo o contrapesos. Mida en milímetros el ala horizontal superior de la viga.

8 Suspensión

La suspensión mediante cáncamo es el montaje fijo estándar. La suspensión mediante gancho le permite cambiar el polipasto de un carro a otro sin modificar el cableado.

9 Bolsa / recipiente para cadena

El recipiente para cadena recoge la cadena floja durante el movimiento de elevación. El plástico es la opción más económica, las bolsas textiles admiten más cadena y las versiones MF (bastidor de chapa) reducen la altura de construcción para instalaciones con altura libre reducida.

10 Final de carrera de engranajes

El final de carrera con engranajes estándar está incluido en los modelos trifásicos. Las paradas de emergencia dobles añaden una segunda desconexión redundante. Los finales de carrera externos son necesarios para instalaciones de gran altura y solo funcionan con un recogedor de cadena textil.

11 Tensión / certificación

Se incluyen las tensiones estándar de la UE. La tensión especial contempla bobinados de motor no estándar. La ejecución CSA/CUS añade certificaciones norteamericanas (solo 60 Hz).

12 Interruptor de control / botonera colgante

La versión estanca al gas (G) requiere la botonera colgante con certificación ATEX. Para la versión estanca al polvo (D), la botonera colgante estándar GIS IP65 es suficiente en la mayoría de las áreas de Zona 22; la botonera ATEX sigue estando disponible como mejora.

13 Longitud del cable de control

El cable estándar adaptado a la altura de elevación tiene la longitud indicada en el catálogo de GIS (2 pulsadores: altura de elevación − 1,2 m; 4 pulsadores: altura de elevación − 1 m). Arrastre el control deslizante o introduzca cualquier valor entre 2 y 60 m si necesita una longitud diferente (p. ej., instalaciones en varios niveles). Se aplican los precios de los tramos del catálogo cuando la longitud coincide con la estándar para una altura de elevación de 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; de lo contrario, se cobra el conjunto básico + el precio por metro.

14 Gancho de carga de seguridad

Sustituye el gancho de carga estándar por un gancho de seguridad (pestillo y mayor factor de seguridad). Exigido en algunas obras y recintos del sector del entretenimiento.

15 Segundo freno

Añade un freno redundante para una seguridad adicional en aplicaciones de elevación (industria del espectáculo, elevación de personas).

16 Contador de datos de funcionamiento

Registra las horas de funcionamiento / los ciclos para el mantenimiento predictivo. Requiere una tensión de control de 42 V (modelos trifásicos estándar).

17 Mando a distancia por radio de seguridad

El radiomando de seguridad solo está disponible para la versión estanca al polvo (D); la versión estanca al gas se maneja mediante la botonera con cable ATEX.

¿Necesita una oferta personalizada?

Envíenos sus requisitos mediante el formulario de solicitud de presupuesto — este producto aparecerá preseleccionado y podrá añadir más artículos en una sola solicitud.

Solicitar presupuesto

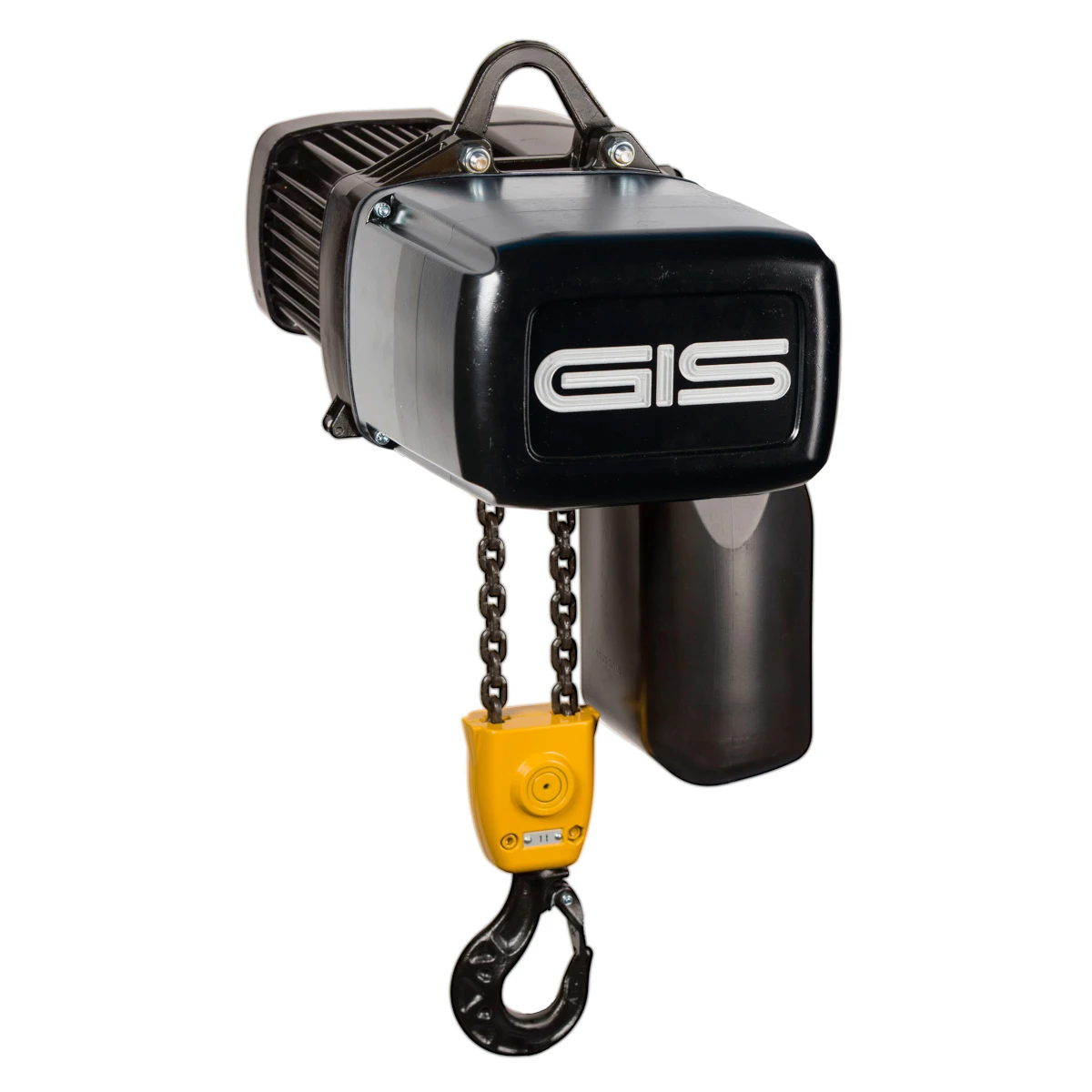

El GIS GP ATEX es la ejecución antideflagrante del acreditado polipasto eléctrico de cadena GIS GP para zonas peligrosas según la Directiva 2014/34/UE. Seleccione el modelo GP D protegido contra polvo para la Zona 22 (polvos inflamables) o el modelo GP G protegido contra gases para la Zona 2 (atmósferas de gas explosivas, con protección contra polvo para la Zona 22 incluida). Cada polipasto se suministra con la declaración CE de conformidad, el anexo ATEX de las instrucciones de funcionamiento y un certificado de inspección.

Características principales

  • Certificación conforme a la Directiva ATEX 2014/34/UE con declaración CE de conformidad: grupo de equipos II, categoría 3
  • GP D protegida contra polvo para Zona 22: II 3D Ex tc IIIA T130 °C Dc; carcasa IP65, supervisión de temperatura Klixon, final de carrera con engranajes, prensaestopas Ex y cubiertas negras
  • GP G protegida contra gases para Zonas 2 y 22: incorpora adicionalmente la clasificación II 3G Ex pzc IIA T3 Gc; una sobrepresión de 0,4 bar dentro de la carcasa impide la entrada de gases, vapores o nieblas, mientras que el control de presión desconecta inmediatamente la tensión de mando si se pierde el suministro de aire
  • La versión protegida contra gases requiere un suministro local de aire comprimido de 4–10 bar mediante una conexión enchufable para manguera de 6 mm
  • Gama completa de capacidades GIS GP de 100–6300 kg, con bastidores GP 250 a GP 2500, alturas de elevación de 3–60 m y clases de servicio M3–M7
  • Carro manual GHF o motorizado GMF; el carro motorizado se suministra con la misma ejecución ATEX que el polipasto y, en la versión para gases, comparte el sistema de supervisión de sobrepresión
  • Botonera de mando con certificación ATEX, disponible con 2 o 4 pulsadores y parada de emergencia; la botonera GIS estándar IP65 sigue siendo adecuada para numerosas aplicaciones con polvo en Zona 22
  • Control remoto por radio de seguridad disponible para la versión protegida contra polvo
  • Opciones: segundo freno, finales de carrera externos, suspensión por gancho, contador de datos de funcionamiento, tensiones especiales y ejecución CSA/CUS
  • Conforme a la Directiva de Máquinas 2006/42/CE

Resumen técnico

  • Modelo/SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
  • Familia de productos: Polipastos eléctricos de cadena
  • Capacidad de carga: 100–6300 kg
  • Altura de elevación: 3–60 m
  • Marcado ATEX (D): II 3D Ex tc IIIA T130 °C Dc
  • Marcado ATEX (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
  • Clase de servicio: M3–M7 (ISO 4301-1/FEM)
  • Alimentación eléctrica: 3 × 400 V/3 × 230 V, 50 Hz (solo trifásica)
  • Grado de protección: IP65
  • Aplicaciones habituales: plantas químicas y petroquímicas, cabinas de pintura, molinos harineros y silos de grano, zonas con polvo de madera, plantas de tratamiento de aguas residuales y manipulación de gases

Configure en línea la capacidad de carga, la altura de elevación, la clase de servicio, el perfil de velocidad, el nivel de protección ATEX, el carro y las opciones. A continuación, añada el polipasto al carrito o a la lista de solicitud de oferta. El precio de cada configuración se calcula conforme a la lista de precios vigente de fábrica de GIS.

Especificaciones

ModeloCapacidad con 1 ramal (M5)Capacidad con 2 ramales (M5)Velocidad de elevación con 1/2 ramales
GP 250 D/G250 kg500 kg8/4 m/min
GP 500 D/G500 kg1000 kg8/4 m/min
GP 1000 D/G1000 kg2000 kg8/4 m/min
GP 1600 D/G1600 kg3200 kg4/2 m/min (NL)
GP 2500 D/G2500 kg5000 kg4/2 m/min (NL)

Las clases de servicio M3–M7 modifican el intervalo de capacidad nominal exactamente igual que en el polipasto GP estándar; por ejemplo, el GP 2500/2B admite 6300 kg en M4. Los perfiles B para servicio pesado siguen disponibles en el bastidor GP 2500. Ejecución protegida contra polvo (D): II 3D Ex tc IIIA T130 °C Dc. La ejecución protegida contra gases (G) añade II 3G Ex pzc IIA T3 Gc y requiere aire comprimido local a 4–10 bar. La supervisión de temperatura Klixon, el final de carrera con engranajes, los prensaestopas Ex y la protección IP65 se incluyen de serie en ambas ejecuciones.
