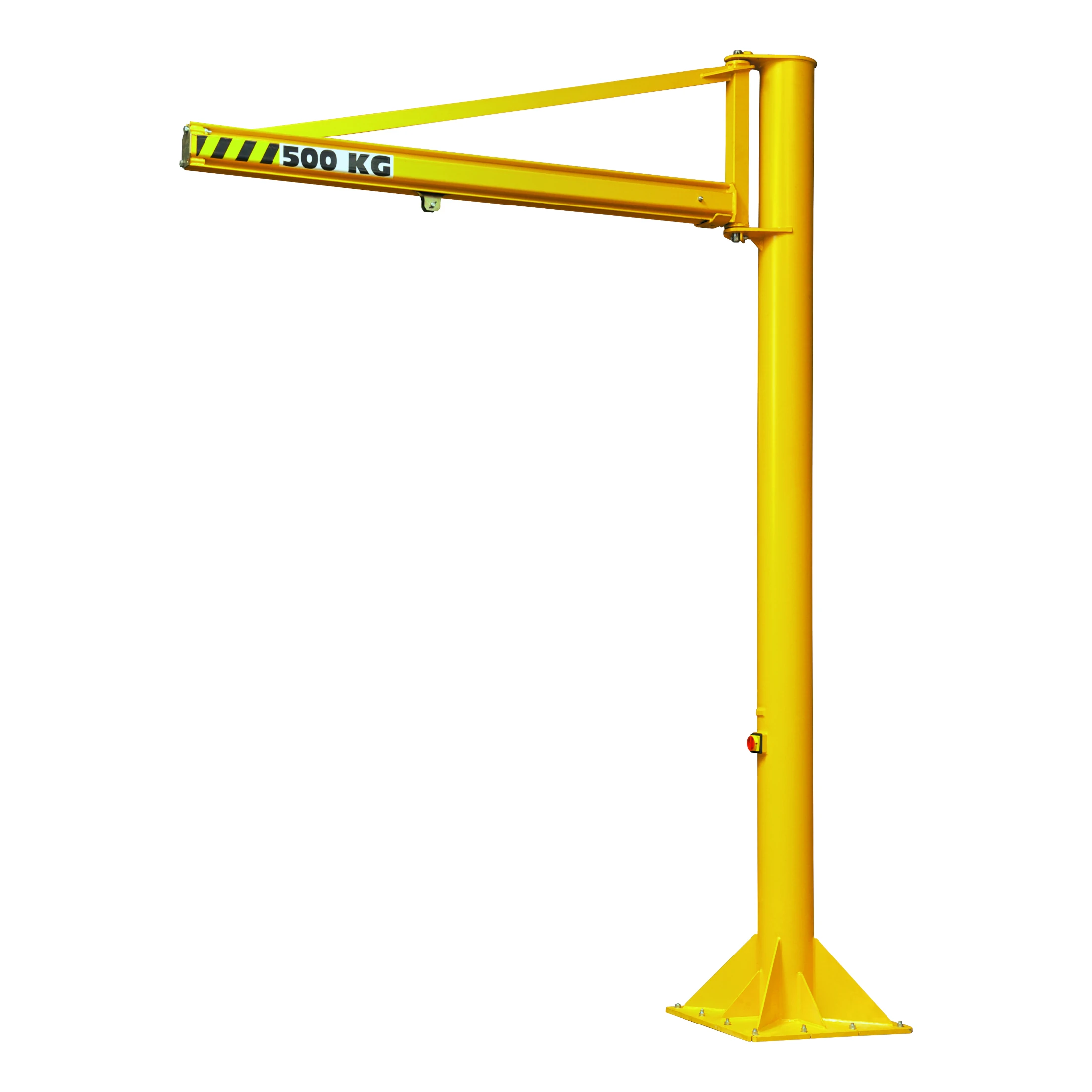

Grúa pluma de columna con carro (SDSK), giro de 270°, 50-1000 kg, 2-8 m
Desde 1.579,00 EUR
Volver al catálogo
Grúas pluma de columna
Grúas pluma de columna ancladas al suelo, con giro de 270°-360°, capacidades de 50-2000 kg y alcance de hasta 8 m para una manipulación eficiente de cargas en puestos de trabajo.

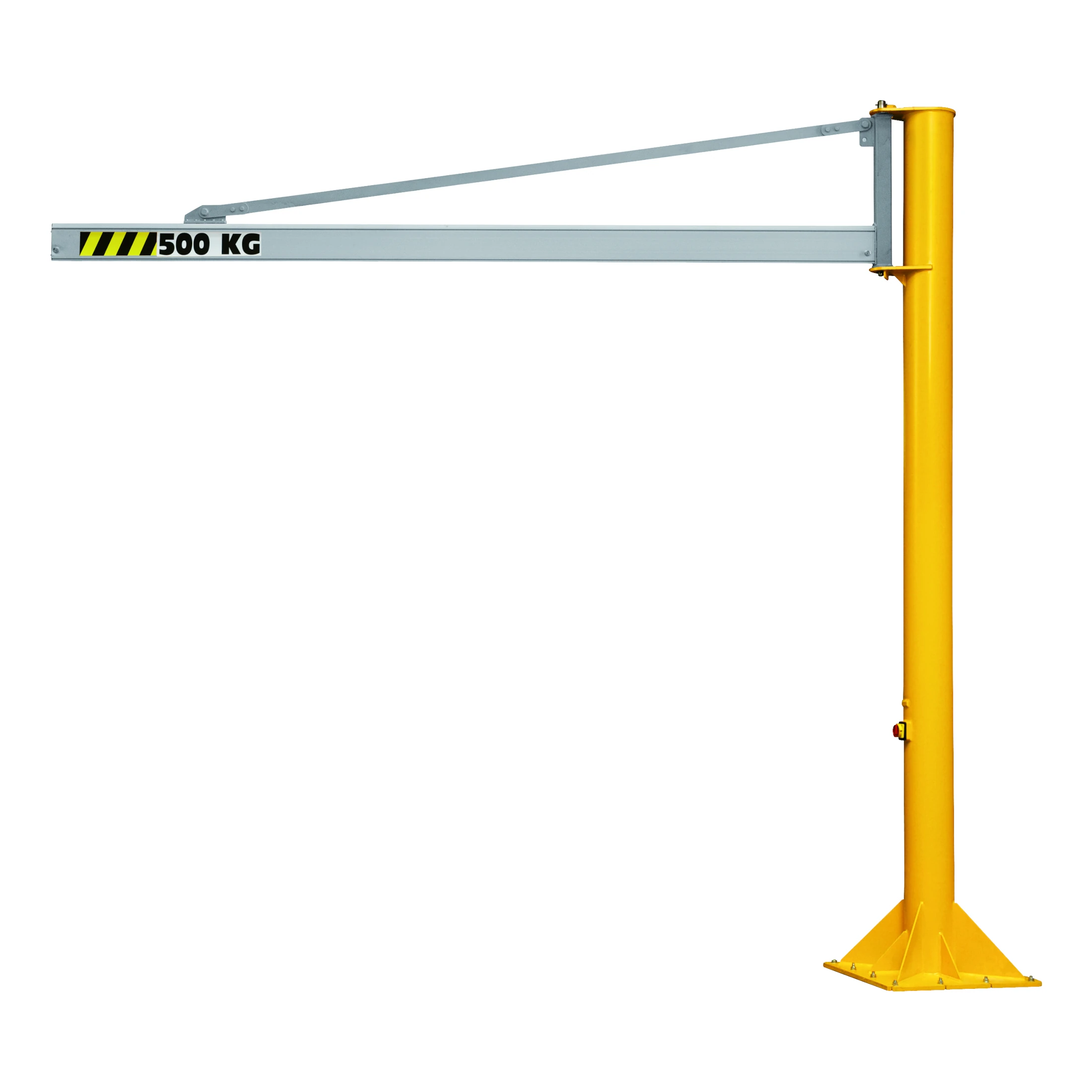

Grúa pluma de columna de aluminio (ASDS) 270° 63-2000 kg 2-8 m
Desde 2.389,00 EUR

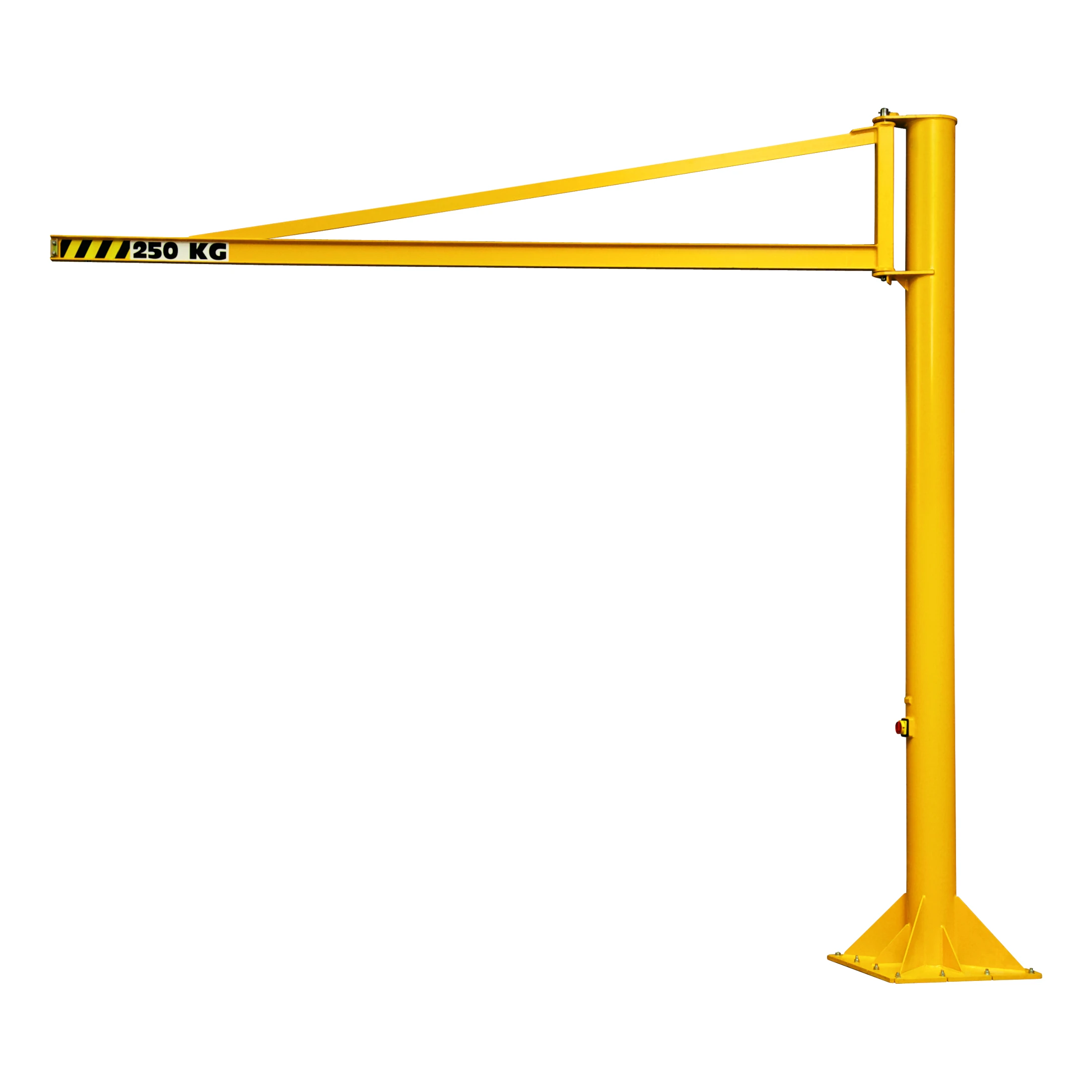

Grúa pluma de columna (SDS) 270° 150-2000 kg 2-8 m
Desde 1.377,00 EUR

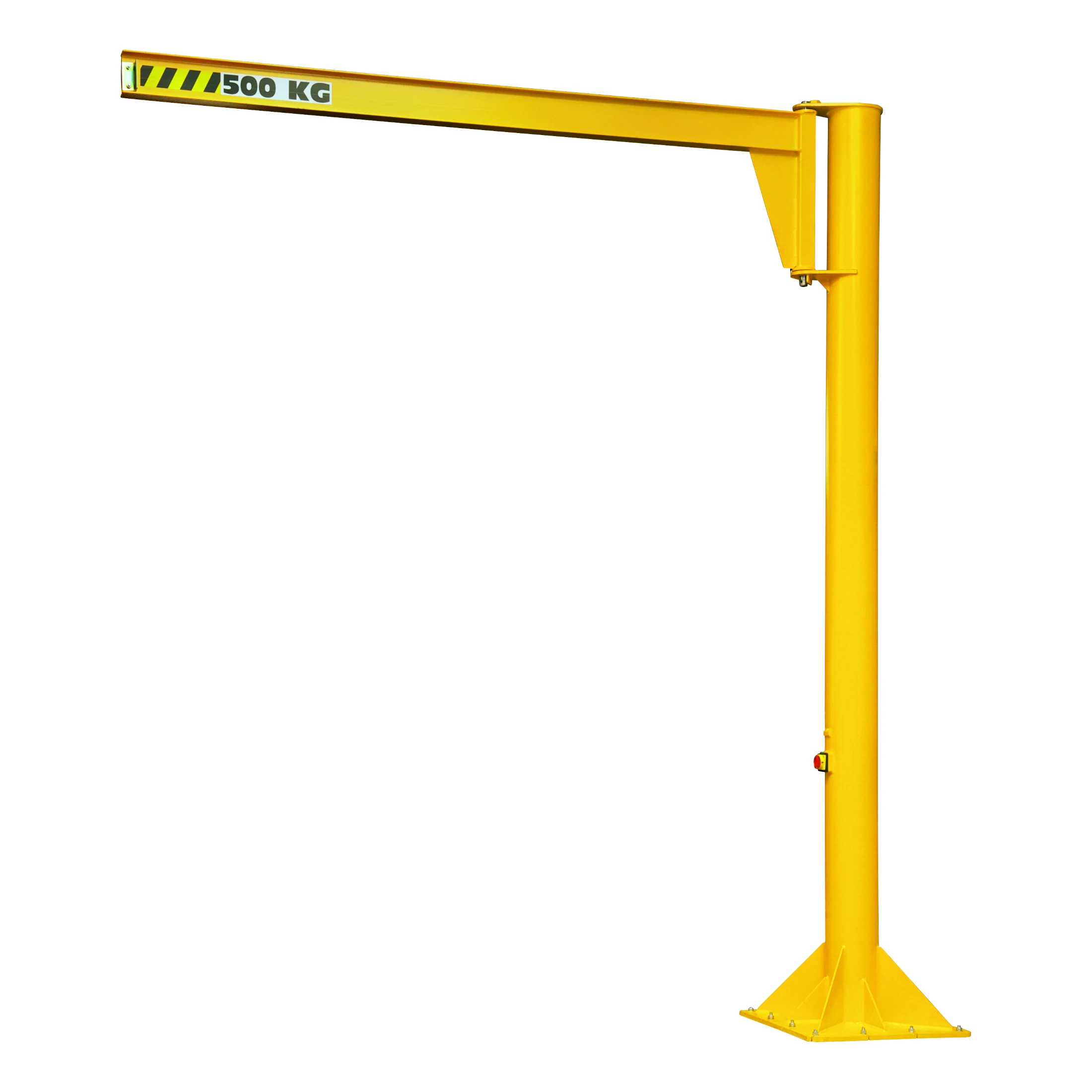

Grúa pluma de columna (NSD) 270° 150-2000 kg 2-7 m
Desde 1.413,00 EUR

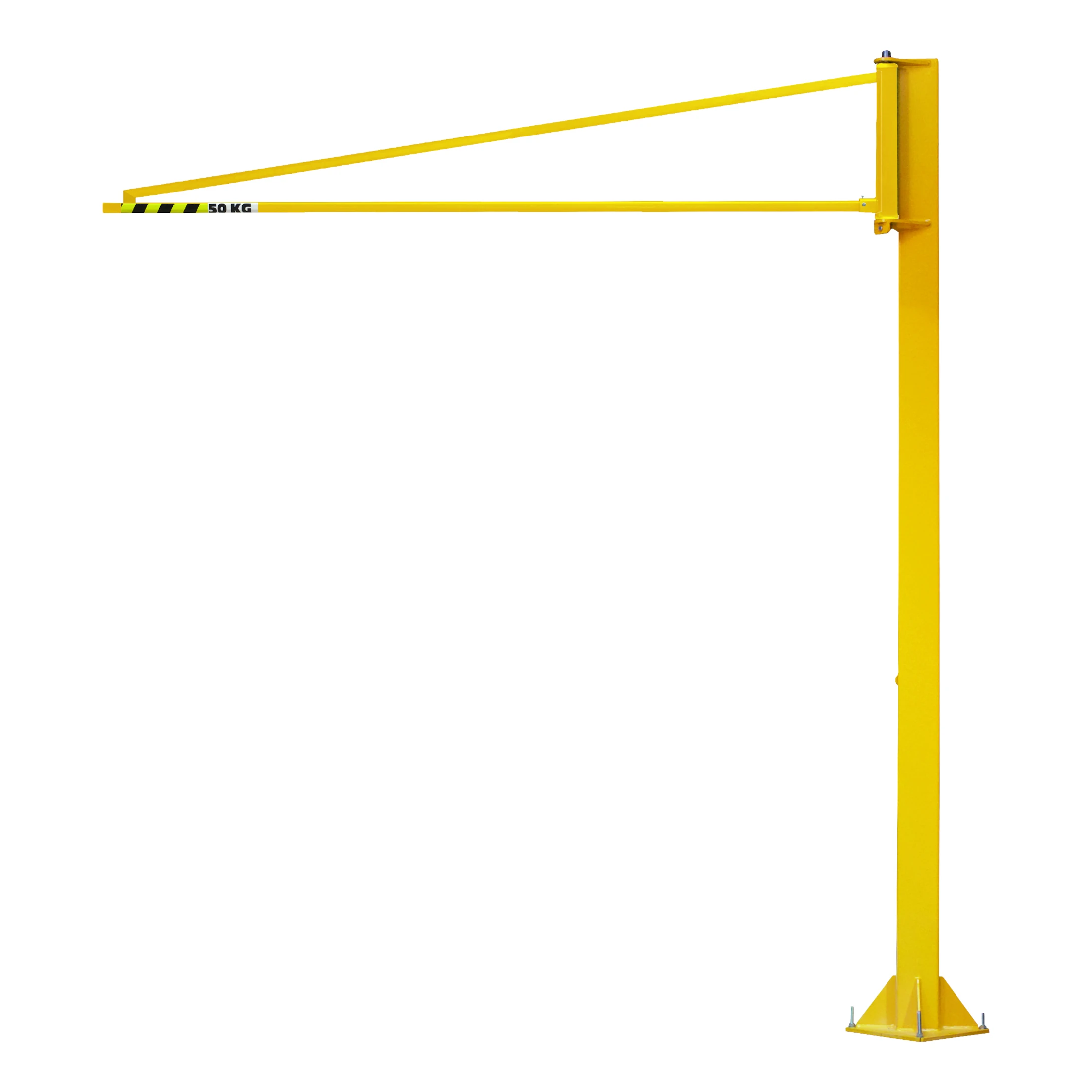

Grúa pluma de columna ligera portaherramientas (LSDS), 270°, 50-100 kg
Desde 1.287,00 EUR

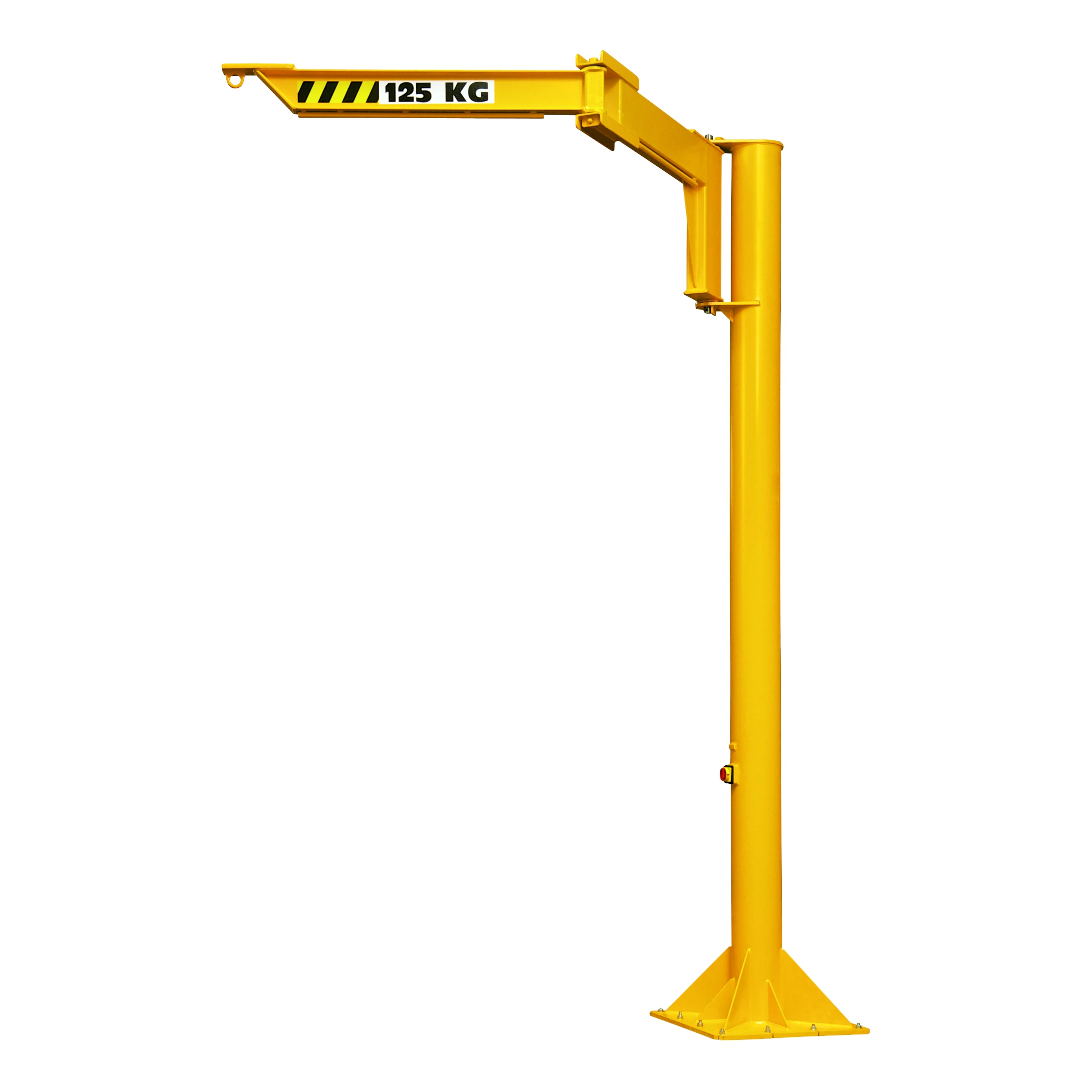

Grúa pluma de columna articulada (ZSD) de 125-500 kg y 2-5 m
Desde 2.972,00 EUR

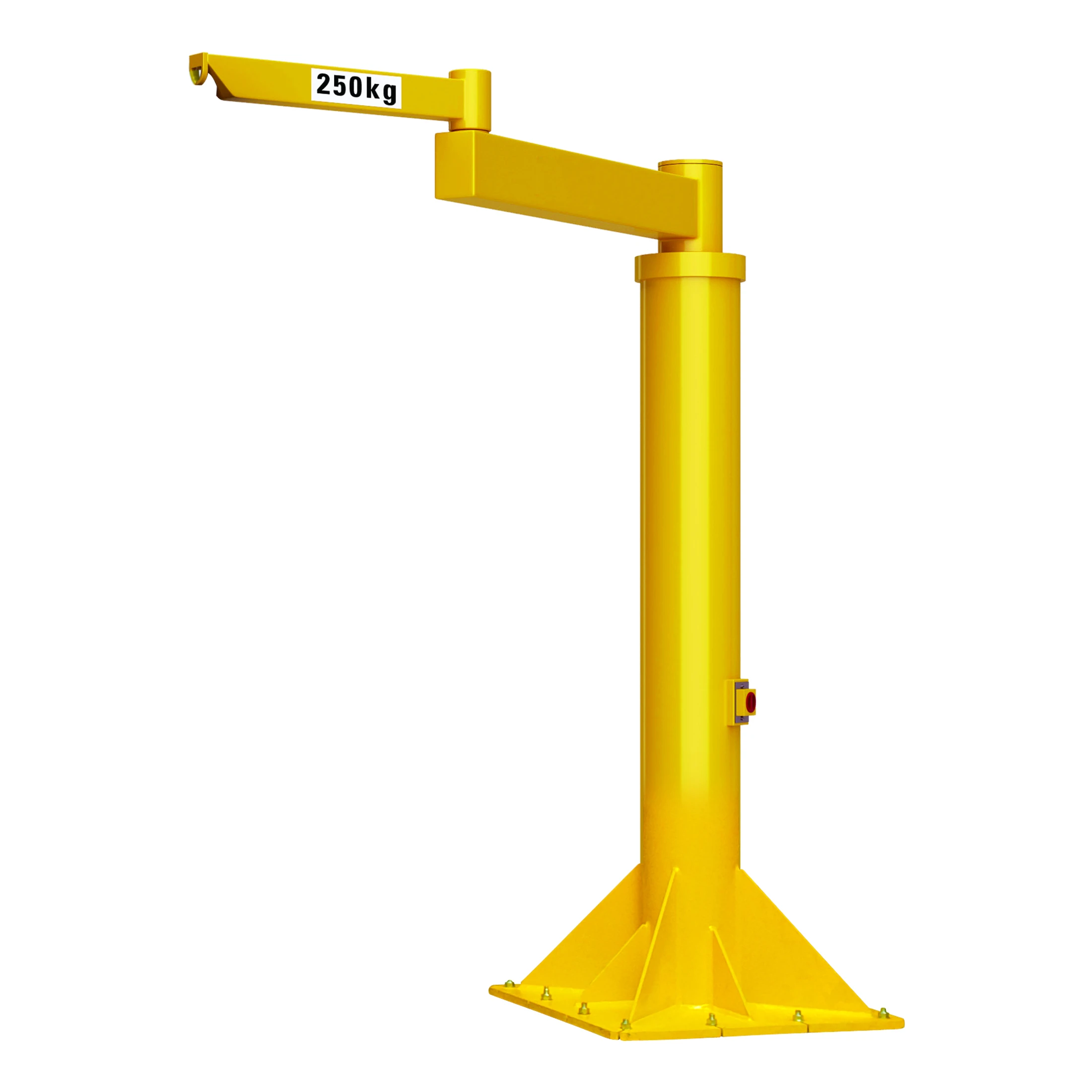

Grúa pluma de columna articulada autoportante (ZSD-S), 50-1000 kg, 2-5 m
Desde 4.214,00 EUR

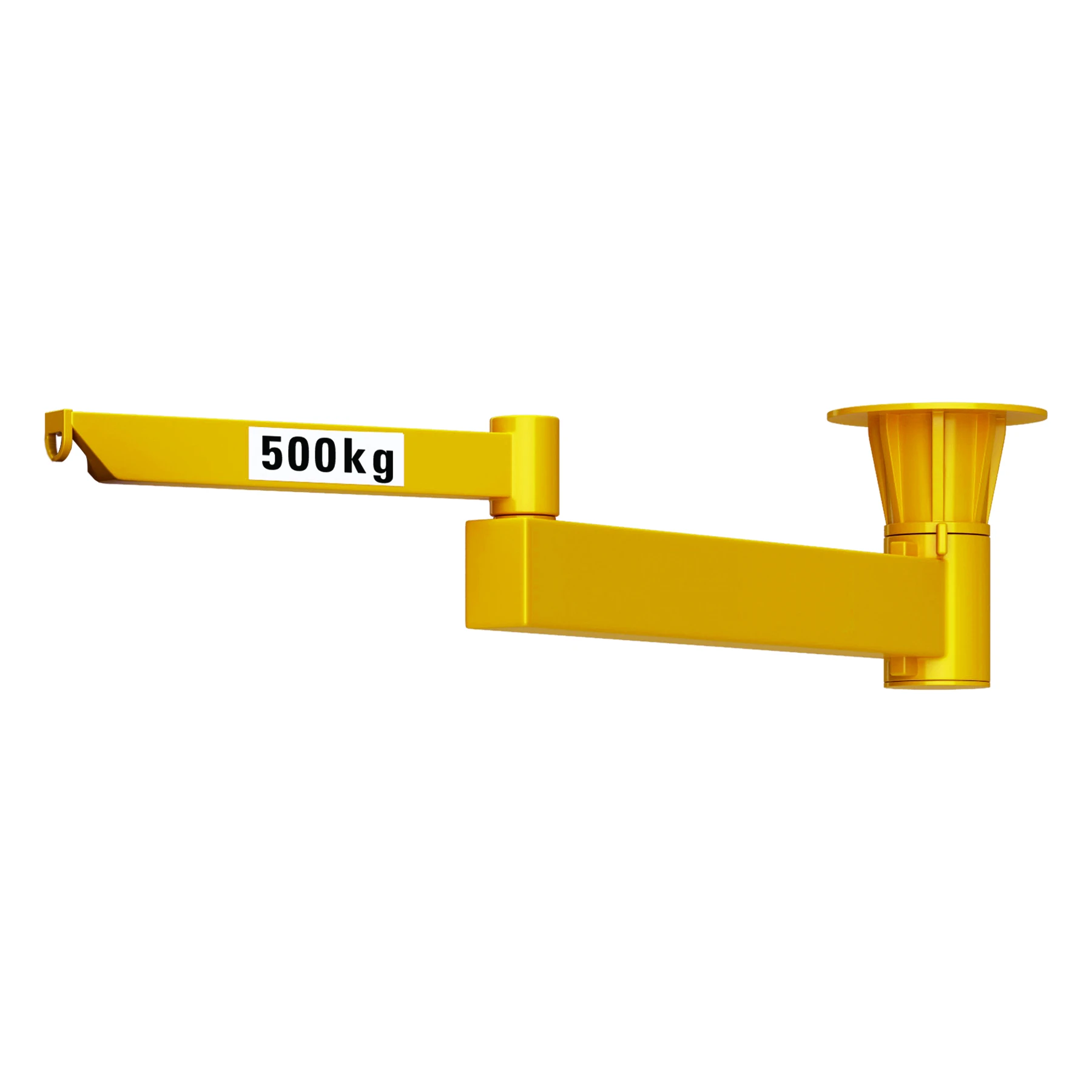

Grúa pluma articulada de columna suspendida (ZSD-PS), 50-1000 kg, 2-5 m
Desde 4.033,00 EUR

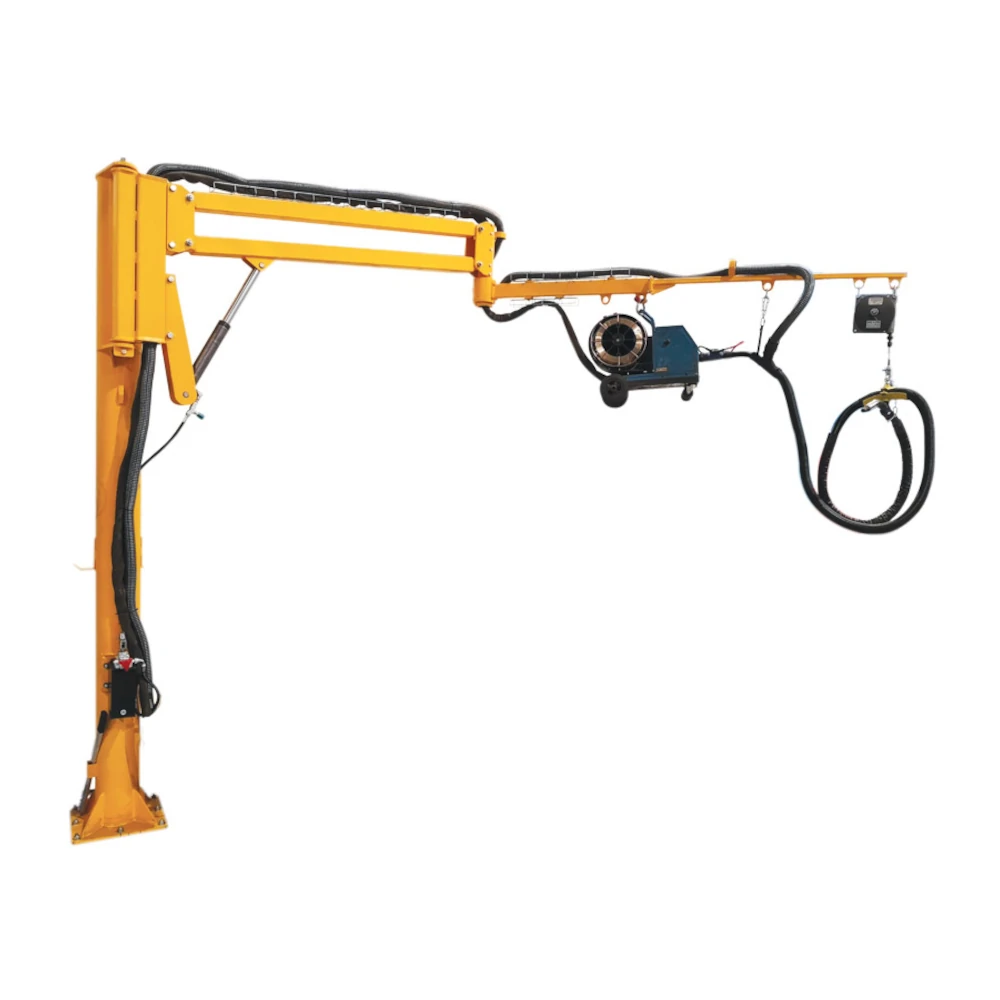

Soporte para soldadura (SDAP) de 50 kg, 3-6 m
Desde 1.840,00 EUR
Cómo elegir
Para qué sirve
- Grúa giratoria montada en el suelo para dar servicio a un área circular en un puesto de trabajo o una máquina.
- Carga/descarga de máquinas, montaje y puestos de soldadura.
- Carga de camiones en un punto fijo.
Qué comprobar antes de elegir
- Capacidad (polipasto + carga) y alcance
- Rango de giro (270° / 360°) y altura de la columna respecto a la nave
- Cimentación: pernos de anclaje en hormigón armado
- Tipo de polipasto: polipasto manual de cadena, polipasto eléctrico de cadena
No apto para
- Lugares donde el suelo no pueda soportar las fuerzas de anclaje — considere una grúa pluma mural
Qué le preguntaremos antes de recomendarle un modelo
Grúa pluma de columna Producto de proyecto — nuestro equipo técnico confirma la configuración final antes del pedido.
- ¿Peso de la carga, incluidos el polipasto, el carro y los accesorios; carga más pesada que se elevará? La capacidad de la grúa debe cubrir el polipasto + el carro + la carga. No dimensione únicamente en función de la CMU.
- ¿Alcance de la pluma y punto más alejado que debe alcanzarse? ¿Ángulo de giro necesario (180°/270°/360°)? El radio define el círculo alcanzable; el punto más alejado determina el alcance.
- ¿Altura de gancho necesaria y altura de la nave / obstáculos (luces, tuberías, puertas, rociadores)? Altura de gancho = altura libre − grúa − carro − altura de construcción del polipasto − gancho.
- ¿Ciclos por hora, horas por día; giro / desplazamiento manual o motorizado? Las cargas pesadas o frecuentes son difíciles de girar manualmente; el régimen de servicio determina la clase del polipasto.
- Suelo: ¿espesor y calidad del hormigón armado en la posición de la columna? ¿Es posible comprobar la cimentación? La columna genera grandes momentos de vuelco; el anclaje debe corresponder a las fuerzas de reacción del modelo específico.
Errores habituales que deben evitarse
- La cimentación y el anclaje deben corresponder a los esfuerzos de reacción del modelo específico; nunca seleccione únicamente por la CMU.
- La altura libre debe calcularse considerando la grúa + el carro porta-polipasto + el polipasto + el gancho.
Conviene tener preparado: Croquis/plano de la zona con la posición de la columna · Masa, dimensiones y centro de gravedad de la carga · Punto más alejado que debe alcanzarse · Altura de gancho requerida · Fotografías del suelo · Tensión · Descripción del ciclo de trabajo
Grúa pluma articulada de columna Producto de proyecto — nuestro equipo técnico confirma la configuración final antes del pedido.
- ¿Peso de la carga, incluidos el polipasto, el carro y los accesorios; carga más pesada que se elevará? La capacidad de la grúa debe cubrir el polipasto + el carro + la carga. No dimensione únicamente en función de la CMU.
- ¿Alcance total y longitud de ambos brazos; zona de trabajo; debe llegar la carga detrás de una máquina u obstáculo? El alcance geométrico máximo no equivale a la accesibilidad de todos los puntos; ambos brazos y la trayectoria de la carga deben evitar colisiones.
- ¿Altura de gancho necesaria y altura de la nave / obstáculos (luces, tuberías, puertas, rociadores)? Altura de gancho = altura libre − grúa − carro − altura de construcción del polipasto − gancho.
- ¿Ciclos por hora, horas por día; giro / desplazamiento manual o motorizado? Las cargas pesadas o frecuentes son difíciles de girar manualmente; el régimen de servicio determina la clase del polipasto.
- ¿Datos de la cimentación / el suelo en la posición de la columna? Los mismos momentos de vuelco que en una grúa pluma de columna.
Errores habituales que deben evitarse
- Compruebe las posibles colisiones de ambos brazos y la trayectoria de la carga; el alcance geométrico ≠ la accesibilidad real de cada punto.
Conviene tener preparado: Plano con la posición de la columna, las máquinas y los puntos de destino · Alturas de los obstáculos · Masa y centro de gravedad
Cómo elegir una grúa pluma de columna
Una grúa pluma de columna convierte un puesto de trabajo individual en una zona de elevación asistida: la columna se ancla al suelo, la pluma gira sobre el área de trabajo y un polipasto se desplaza a lo largo de ella. La elección depende de la capacidad de carga, la longitud de la pluma (alcance), el rango de giro y la altura disponible bajo el techo. Nuestra gama principal cubre capacidades de 50 a 2000 kg con longitudes de pluma de 2–8 m: la SDS de 270° como modelo estándar de uso general, la NSD de perfil bajo para naves donde cada centímetro de altura libre es importante y la SDSK suministrada con carro porta-polipasto para su uso inmediato.
Cuando el peso propio es un factor importante, la ASDS de aluminio combina una pluma ligera con capacidades de hasta 2000 kg y un giro manual notablemente más sencillo. Para trabajar alrededor de obstáculos, los modelos articulados —la ZSD y la ZSD-S autoportante— permiten que la carga llegue detrás de máquinas y atraviese huecos de puertas por donde una pluma rígida no puede pasar. Para puestos de montaje ligero está disponible la grúa portaherramientas LSDS (50–100 kg) y, si necesita una cobertura completa de 360°, la grúa RSD de rotación completa ofrece capacidades de hasta 10 000 kg.
Una grúa pluma se completa con un polipasto: la mayoría de los puestos se equipan de forma natural con un polipasto eléctrico de cadena dimensionado según la capacidad de la grúa, mientras que los puestos de uso poco intensivo pueden utilizar un polipasto manual de cadena. Si la grúa no puede anclarse al suelo en su puesto de trabajo, considere en su lugar las grúas pluma murales. ¿Tiene dudas sobre la cimentación o el alcance? Póngase en contacto con nosotros e indíquenos la carga, el alcance y las características del suelo; dimensionaremos conjuntamente la grúa, el polipasto y el sistema de anclaje.
Preguntas frecuentes
¿Qué capacidad y alcance cubren las grúas pluma de columna?
La gama estándar cubre capacidades de 50 a 2000 kg con longitudes de brazo de 2 a 8 m, según el modelo. Para trabajos más exigentes, la serie RSD de rotación completa alcanza hasta 10 000 kg. Como norma general, elija la capacidad en función de la carga más pesada que deba manipular y la longitud del brazo en función del punto más alejado que deba alcanzar el gancho.
¿Qué cimentación necesita una grúa pluma de columna?
La columna se ancla a una cimentación de hormigón armado o a una losa de suelo existente con el espesor y la calidad suficientes; las dimensiones necesarias dependen de la capacidad de la grúa y de la longitud del brazo, y se indican en la documentación de cada modelo. Los modelos articulados autoportantes (ZSD-S) están diseñados para funcionar sin una cimentación especial sobre suelos industriales adecuados. Envíenos los datos de su suelo y le confirmaremos el sistema de anclaje correspondiente a su configuración.
¿Cuál es la diferencia entre un giro de 270° y uno de 360°?
Las grúas pluma de columna estándar giran 270°, lo que permite cubrir un puesto de trabajo habitual e instalar la grúa cerca de una pared o una máquina. Si la grúa se instala en una zona despejada de la nave y debe cubrir todo el perímetro alrededor de la columna, elija la serie RSD de rotación completa, con un giro de 360°.
¿Qué polipasto debo montar en una grúa pluma?
En la mayoría de los puestos de trabajo, la grúa se combina con un polipasto eléctrico de cadena adecuado para su capacidad nominal, montado en un carro porta-polipasto de empuje o en un carro porta-polipasto motorizado. Para puestos con un uso poco intensivo, puede utilizarse en su lugar un polipasto manual de cadena. El polipasto y el carro porta-polipasto pueden configurarse y suministrarse junto con la grúa para que el puesto llegue listo para funcionar.
¿Cuándo es preferible una grúa pluma articulada?
Cuando la carga debe sortear obstáculos —por detrás de bastidores de máquinas, a través de aberturas de puertas o por debajo de entreplantas—, una grúa pluma articulada de dos brazos (ZSD, ZSD-S) puede seguir trayectorias que una pluma rígida no permite. Los modelos articulados cubren capacidades de 50–1000 kg y también son más fáciles de girar manualmente cerca de la columna.
¿Cuál es el plazo de entrega de una grúa pluma de columna?
Las grúas pluma se fabrican bajo pedido con la configuración que usted seleccione (capacidad, longitud de la pluma, altura, polipasto y carro porta-polipasto). Solicite un presupuesto en la página del producto y le confirmaremos el plazo de producción vigente, el coste de entrega y las opciones de instalación para su ubicación.
